ATAGO In-line Refractometer Pipeline Fitting/ 인라인 설치형 굴절계 파이프라인 피팅

상품 선택옵션 1 개, 추가옵션 0 개

상품코드 17513595462093
제조사 Atago
판매사 (주)코리아사이언스
배송비결제 구매금액이 100,000원 이하인 경우 배송비 3,500원이 자동 결제됩니다.
창닫기

선택 옵션 VAT 별도

선택
[RE-67501] [견적문의] Hose connector φ12mm  0원
[RE-67503] [견적문의] DBJ φ10mm  0원
[RE-67511] [견적문의] Straight type ferrule 1S with blanking plate  0원
[RE-67512] [견적문의] Straight type ferrule 1.5S with blanking plate  0원
[RE-67513] [견적문의] Straight type screw 1S with blanking plate  0원
[RE-67521] [견적문의] Straight type ferrule 2S with blanking plate  0원
[RE-67522] [견적문의] Straight type ferrule 2.5S with blanking plate  0원
[RE-67523] [견적문의] Straight type screw 2S with blanking plate  0원
[RE-67526] [견적문의] Straight type flange 65A with blanking plate  0원
[RE-67531] [견적문의] Straight type ferrule 3S with blanking plate  0원
[RE-67533] [견적문의] Straight type screw 3S with blanking plate  0원
[RE-67570] [견적문의] Straight type flange 25A with blanking plate  0원
[RE-67574] [견적문의] Straight type flange 40A with blanking plate  0원
[RE-67576] [견적문의] Straight type flange 50A with blanking plate  0원
[RE-67578] [견적문의] Straight type flange 100A with blanking plate  0원
[RE-67583] [견적문의] Straight type flange 80A with blanking plate  0원
[RE-67611] [견적문의] L type ferrule 1S  0원
[RE-67613] [견적문의] L type screw 1S  0원
[RE-67621] [견적문의] L type ferrule 2S  0원
[RE-67623] [견적문의] L type screw 2S  0원
[RE-67631] [견적문의] L type ferrule 3S  0원
[RE-67633] [견적문의] L type screw 3S  0원
[RE-67671] [견적문의] L type flange 25A  0원
[RE-67673] [견적문의] L type flange 40A  0원
[RE-67675] [견적문의] L type flange 65A  0원
위시리스트

상품 정보

제품번호 Model 제품설명 Unit/규격 재고 가격 수량 장바구니
Hose connector
RE-67501 1. [견적문의] Hose connector φ12mm EA 문의필요 견적문의 (0원) —
DBJ
RE-67503 2. [견적문의] DBJ φ10mm EA 문의필요 견적문의 (0원) —
Straight type
RE-67511 3. [견적문의] Straight type ferrule 1S with blanking plate EA 문의필요 견적문의 (0원) —
RE-67512 4. [견적문의] Straight type ferrule 1.5S with blanking plate EA 문의필요 견적문의 (0원) —
RE-67513 5. [견적문의] Straight type screw 1S with blanking plate EA 문의필요 견적문의 (0원) —
RE-67521 6. [견적문의] Straight type ferrule 2S with blanking plate EA 문의필요 견적문의 (0원) —
RE-67522 7. [견적문의] Straight type ferrule 2.5S with blanking plate EA 문의필요 견적문의 (0원) —
RE-67523 8. [견적문의] Straight type screw 2S with blanking plate EA 문의필요 견적문의 (0원) —
RE-67526 9. [견적문의] Straight type flange 65A with blanking plate EA 문의필요 견적문의 (0원) —
RE-67531 10. [견적문의] Straight type ferrule 3S with blanking plate EA 문의필요 견적문의 (0원) —
RE-67533 11. [견적문의] Straight type screw 3S with blanking plate EA 문의필요 견적문의 (0원) —
RE-67570 12. [견적문의] Straight type flange 25A with blanking plate EA 문의필요 견적문의 (0원) —
RE-67574 13. [견적문의] Straight type flange 40A with blanking plate EA 문의필요 견적문의 (0원) —
RE-67576 14. [견적문의] Straight type flange 50A with blanking plate EA 문의필요 견적문의 (0원) —
RE-67578 15. [견적문의] Straight type flange 100A with blanking plate EA 문의필요 견적문의 (0원) —
RE-67583 16. [견적문의] Straight type flange 80A with blanking plate EA 문의필요 견적문의 (0원) —
L type
RE-67611 17. [견적문의] L type ferrule 1S EA 문의필요 견적문의 (0원) —
RE-67613 18. [견적문의] L type screw 1S EA 문의필요 견적문의 (0원) —
RE-67621 19. [견적문의] L type ferrule 2S EA 문의필요 견적문의 (0원) —
RE-67623 20. [견적문의] L type screw 2S EA 문의필요 견적문의 (0원) —
RE-67631 21. [견적문의] L type ferrule 3S EA 문의필요 견적문의 (0원) —
RE-67633 22. [견적문의] L type screw 3S EA 문의필요 견적문의 (0원) —
RE-67671 23. [견적문의] L type flange 25A EA 문의필요 견적문의 (0원) —
RE-67673 24. [견적문의] L type flange 40A EA 문의필요 견적문의 (0원) —
RE-67675 25. [견적문의] L type flange 65A EA 문의필요 견적문의 (0원) —
← 좌우로 스크롤하여 더 많은 정보를 확인하세요 →
IN-LINE REFRACTOMETER ACCESSORIES
Pipeline Fitting
인라인 굴절계용 파이프라인 피팅 · 샘플 인렛
PRODUCT OVERVIEW
제품 소개
ATAGO Pipeline Fitting
설치 환경에 맞춰 선택하는 인라인 굴절계용 배관 피팅
ATAGO Pipeline Fitting 시리즈는 인라인 굴절계의 샘플 인렛 및 검출부 설치에 사용하는 배관 연결 부품입니다. 직관형과 L형을 기본으로 페룰, 플랜지, 나사형 연결 방식을 선택할 수 있으며, 바이패스 설치용 호스 커넥터와 컴프레션 피팅도 제공됩니다.
배관 규격과 설치 방식에 따라 다양한 Cat.No.가 준비되어 있으므로, 아래 라인업 및 피팅 규격표를 확인하여 적용 환경에 맞는 제품을 선택할 수 있습니다.
KEY FEATURES
주요 특징
01
다양한 연결 방식
페룰, 플랜지, 나사형 피팅을 설치 조건에 맞춰 선택
02
직관형·L형 구성
현장 배관 방향과 공간 조건에 따라 직관형 또는 L형 선택
03
다양한 배관 규격
JIS G3447 / IDF 및 JIS G3459 규격에 대응하는 다양한 사이즈 구성
04
바이패스 설치 대응
호스 및 금속 튜브 연결, 프리즘 와이퍼 적용 타입까지 선택 가능

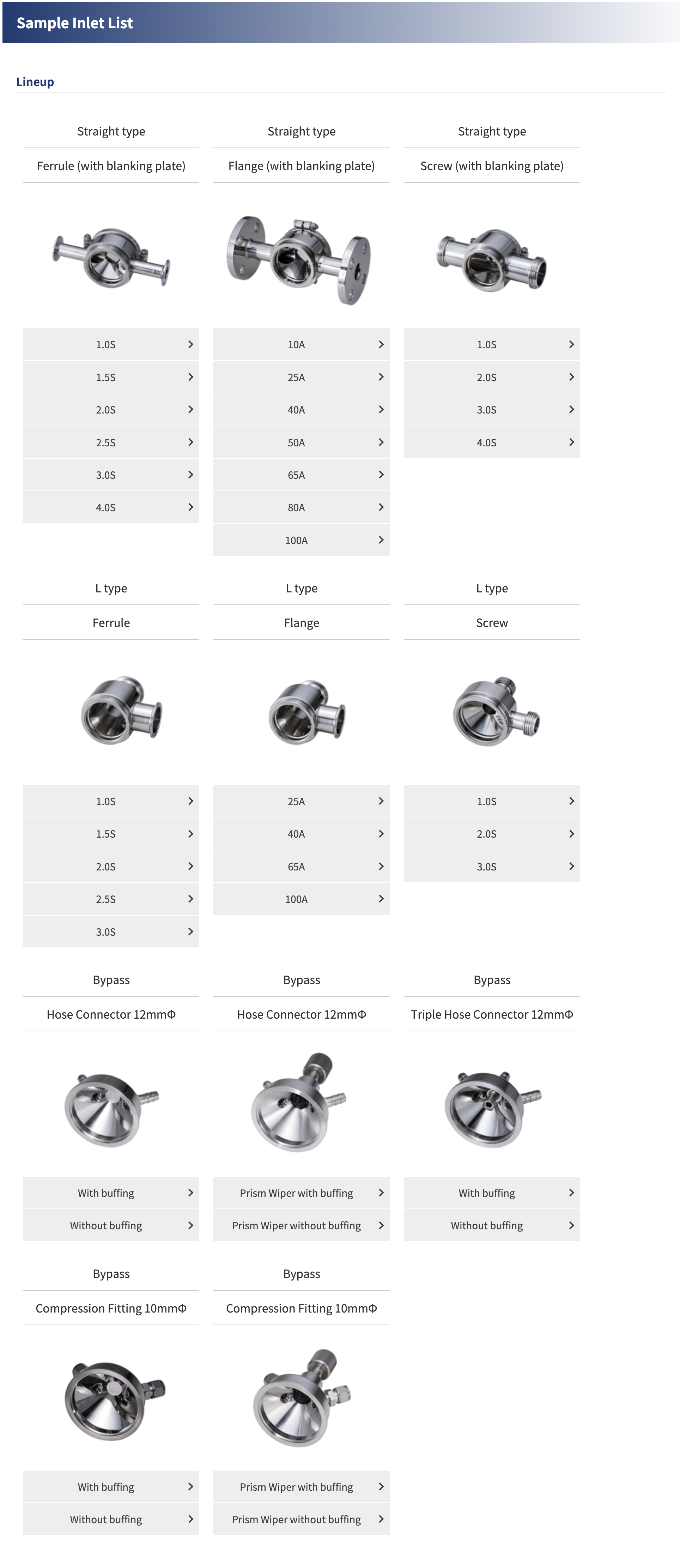

LINEUP
파이프라인 피팅 라인업

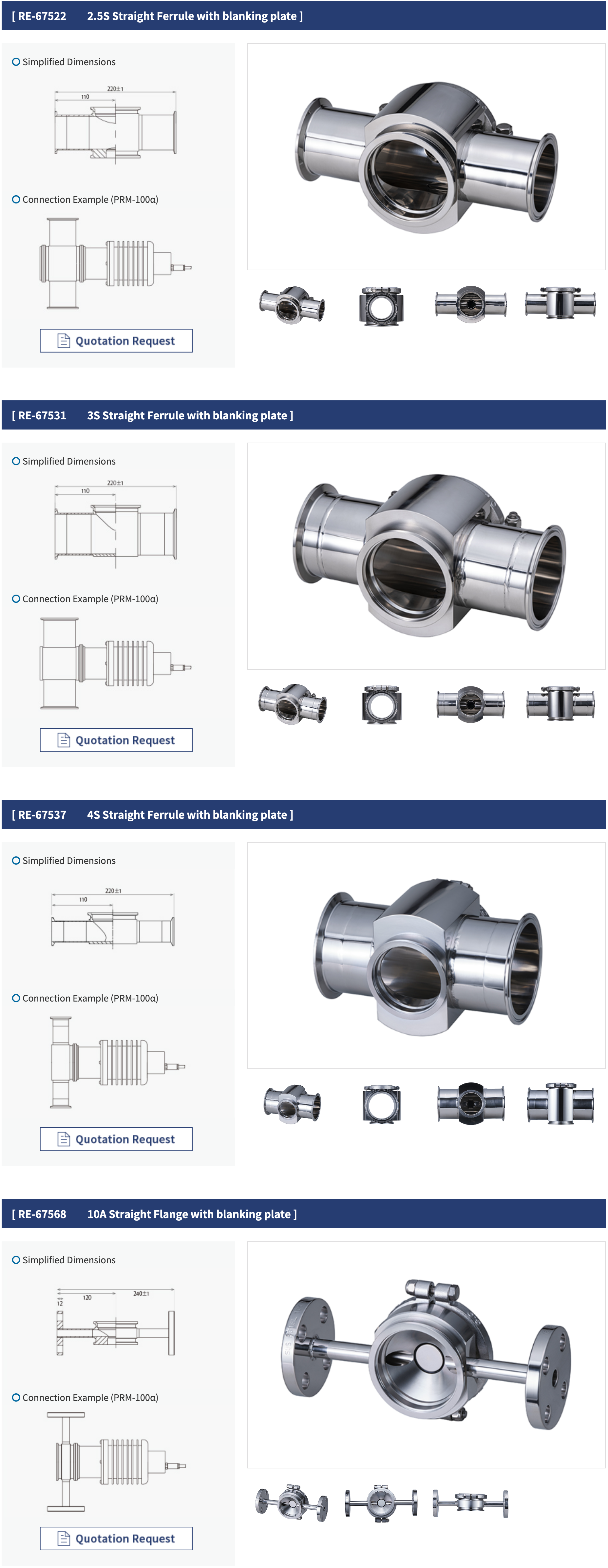

직관형
페룰 (블랭킹 플레이트 포함)
Straight type · Ferrule (with blanking plate)
1.0S RE-67511
1.5S RE-67512
2.0S RE-67521
2.5S RE-67522
3.0S RE-67531
4.0S RE-67537
직관형
플랜지 (블랭킹 플레이트 포함)
Straight type · Flange (with blanking plate)
10A RE-67568

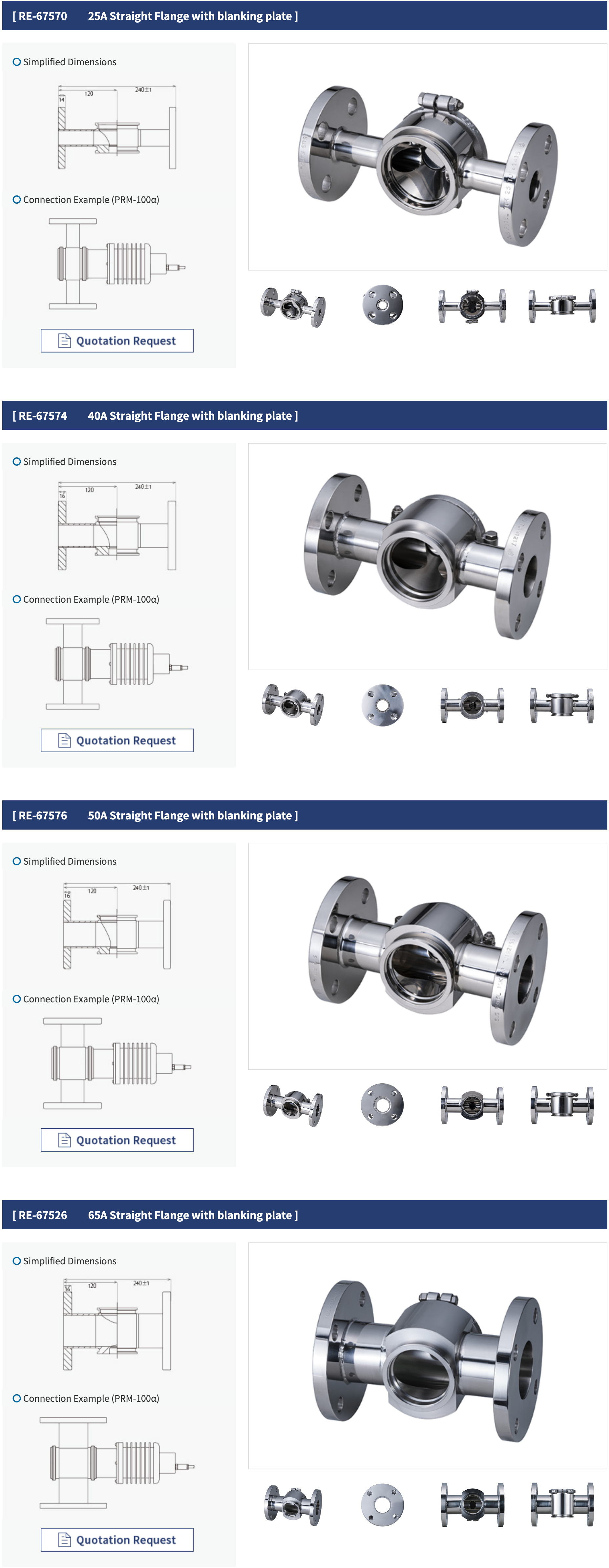

25A RE-67570
40A RE-67574
50A RE-67576
65A RE-67526

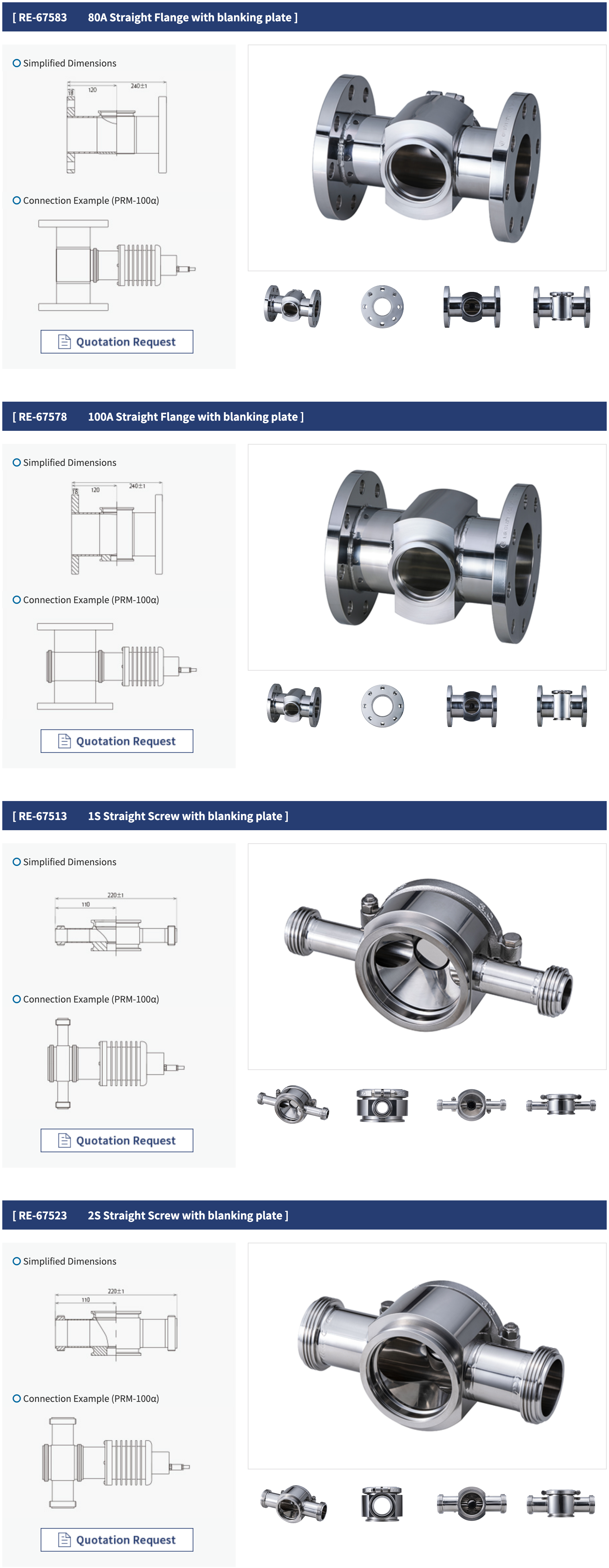

80A RE-67583
100A RE-67578
직관형
나사형 (블랭킹 플레이트 포함)
Straight type · Screw (with blanking plate)
1.0S RE-67513
2.0S RE-67523

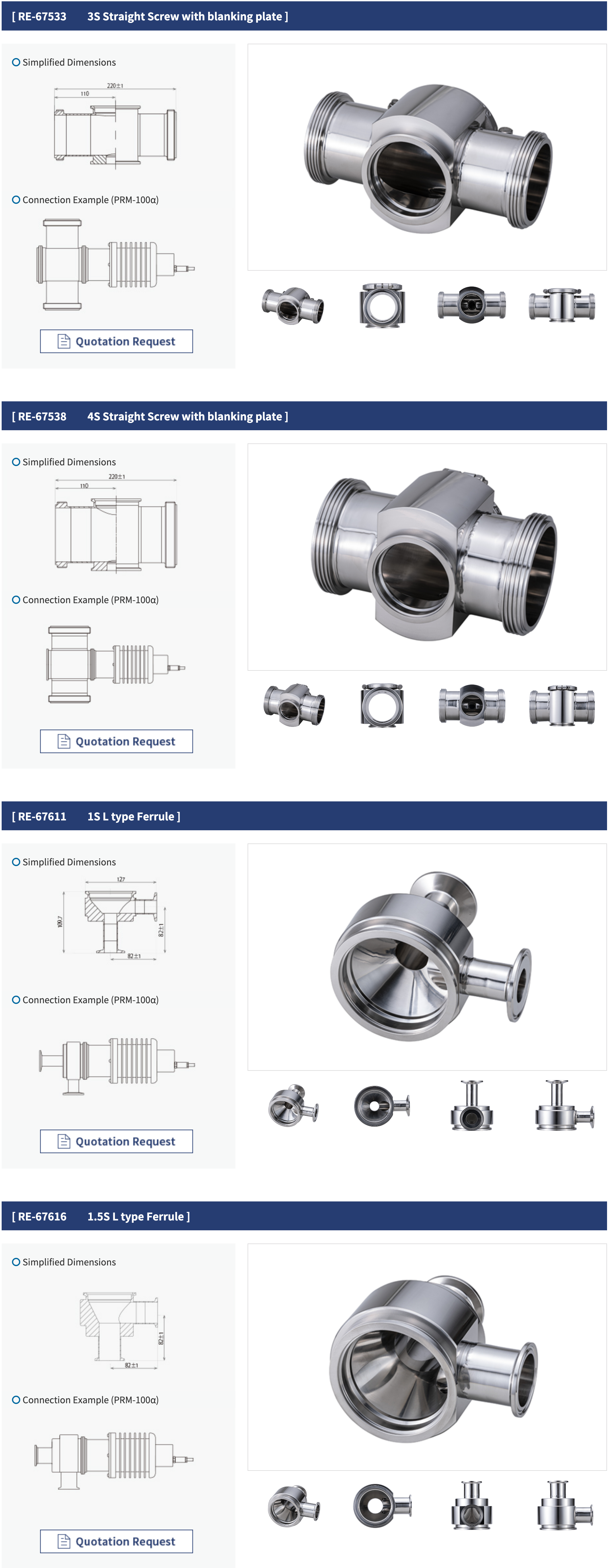

3.0S RE-67533
4.0S RE-67538
L형
페룰
L type · Ferrule
1.0S RE-67611
1.5S RE-67616
2.0S RE-67621
2.5S RE-67626
3.0S RE-67631
L형
플랜지
L type · Flange
25A RE-67671

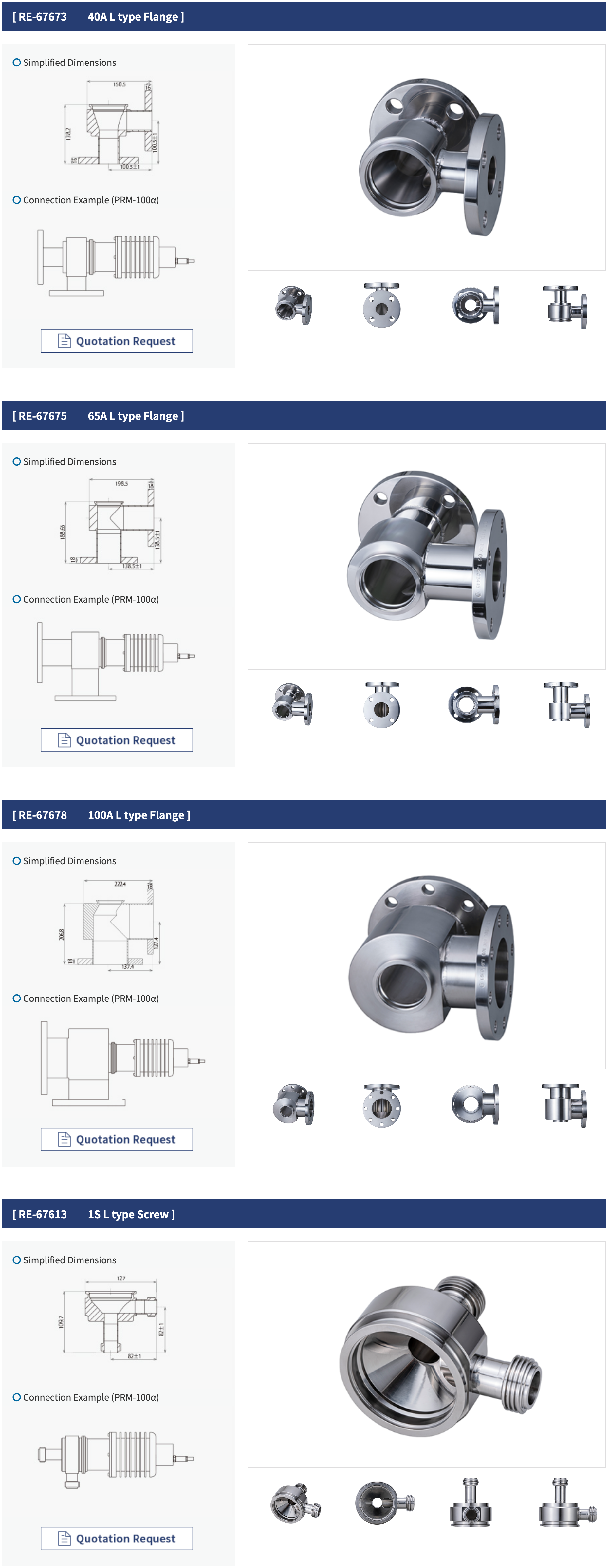

40A RE-67673
65A RE-67675
100A RE-67678
L형
나사형
L type · Screw

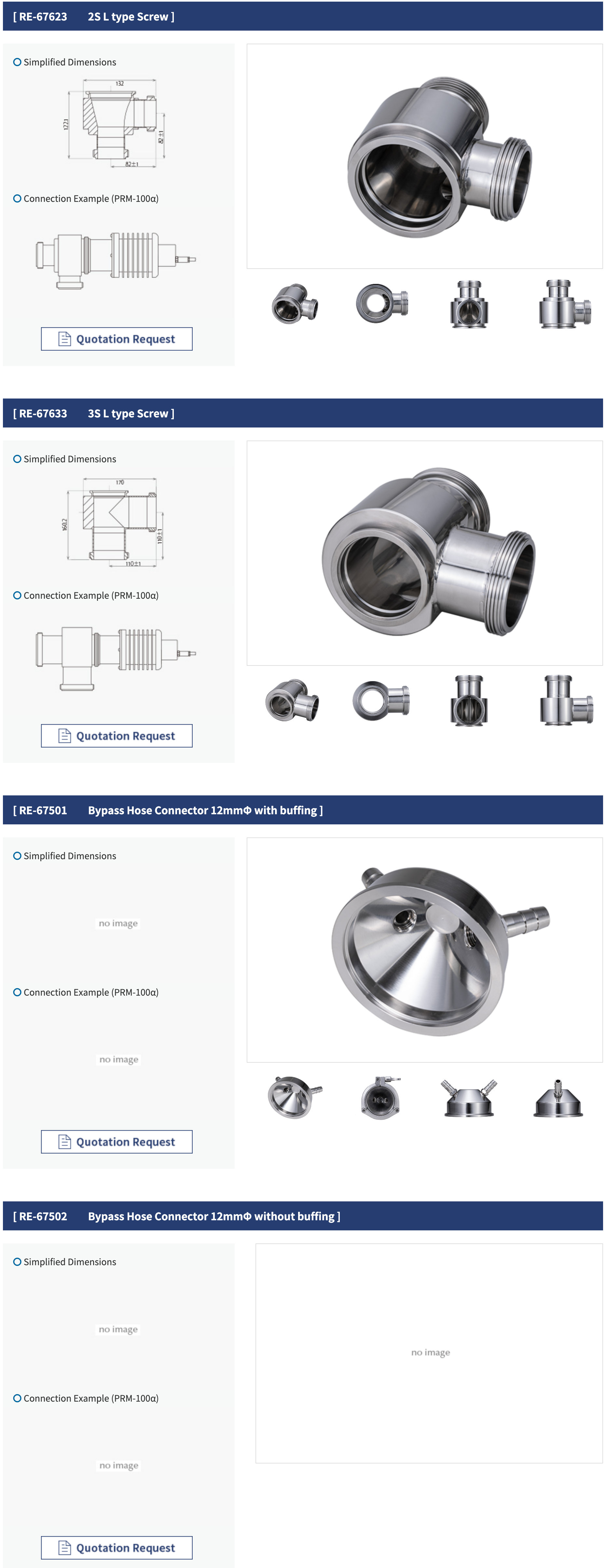

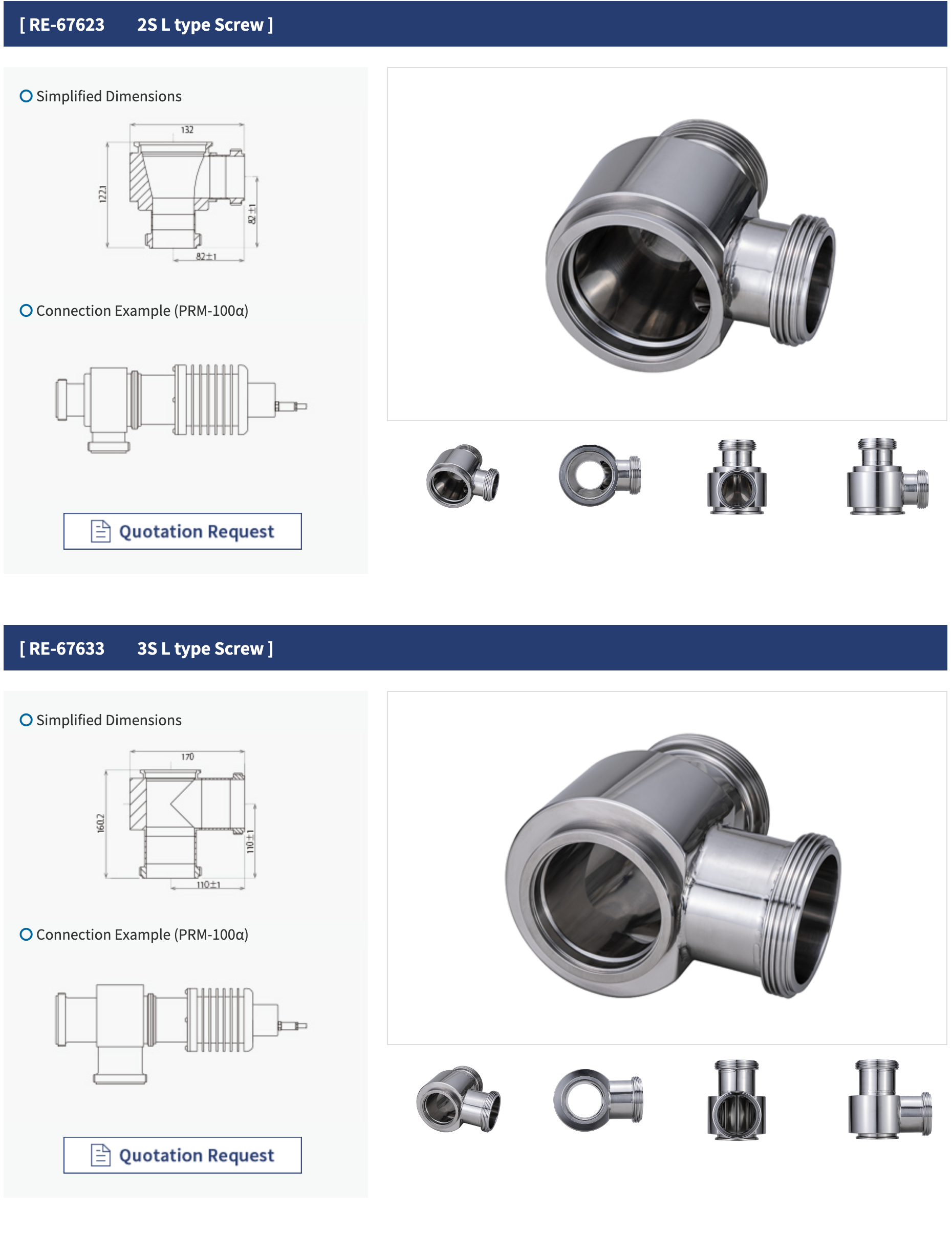

1.0S RE-67613
2.0S RE-67623
3.0S RE-67633
바이패스
호스 커넥터 12mmΦ
Bypass · Hose Connector 12mmΦ
버핑 가공 RE-67501
버핑 미가공 RE-67502

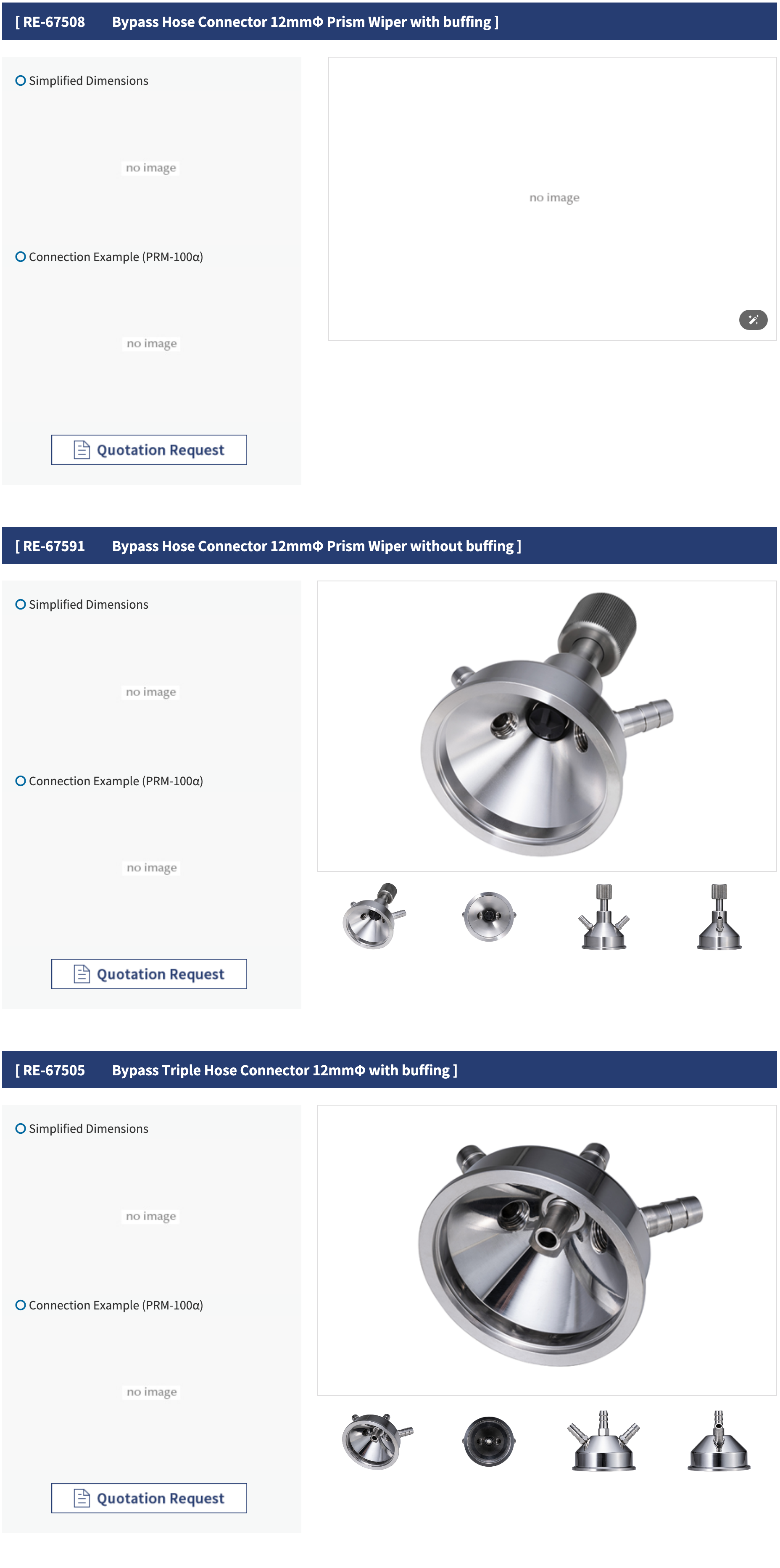

바이패스
호스 커넥터 12mmΦ
Bypass · Hose Connector 12mmΦ
프리즘 와이퍼 · 버핑 가공 RE-67508
프리즘 와이퍼 · 버핑 미가공 RE-67591

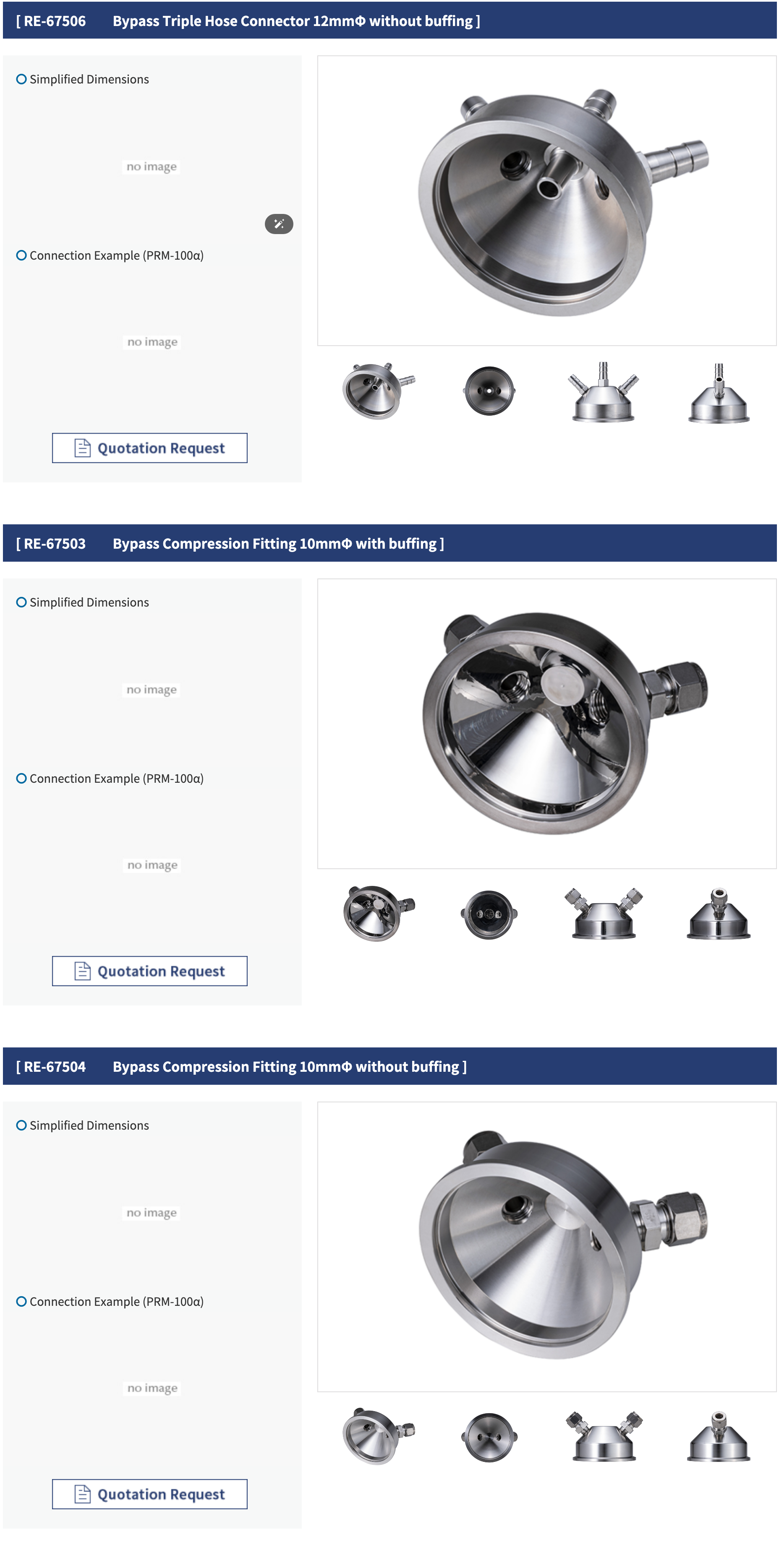

바이패스
트리플 호스 커넥터 12mmΦ
Bypass · Triple Hose Connector 12mmΦ
버핑 가공 RE-67505
버핑 미가공 RE-67506
바이패스
컴프레션 피팅 10mmΦ
Bypass · Compression Fitting 10mmΦ
버핑 가공 RE-67503
버핑 미가공 RE-67504

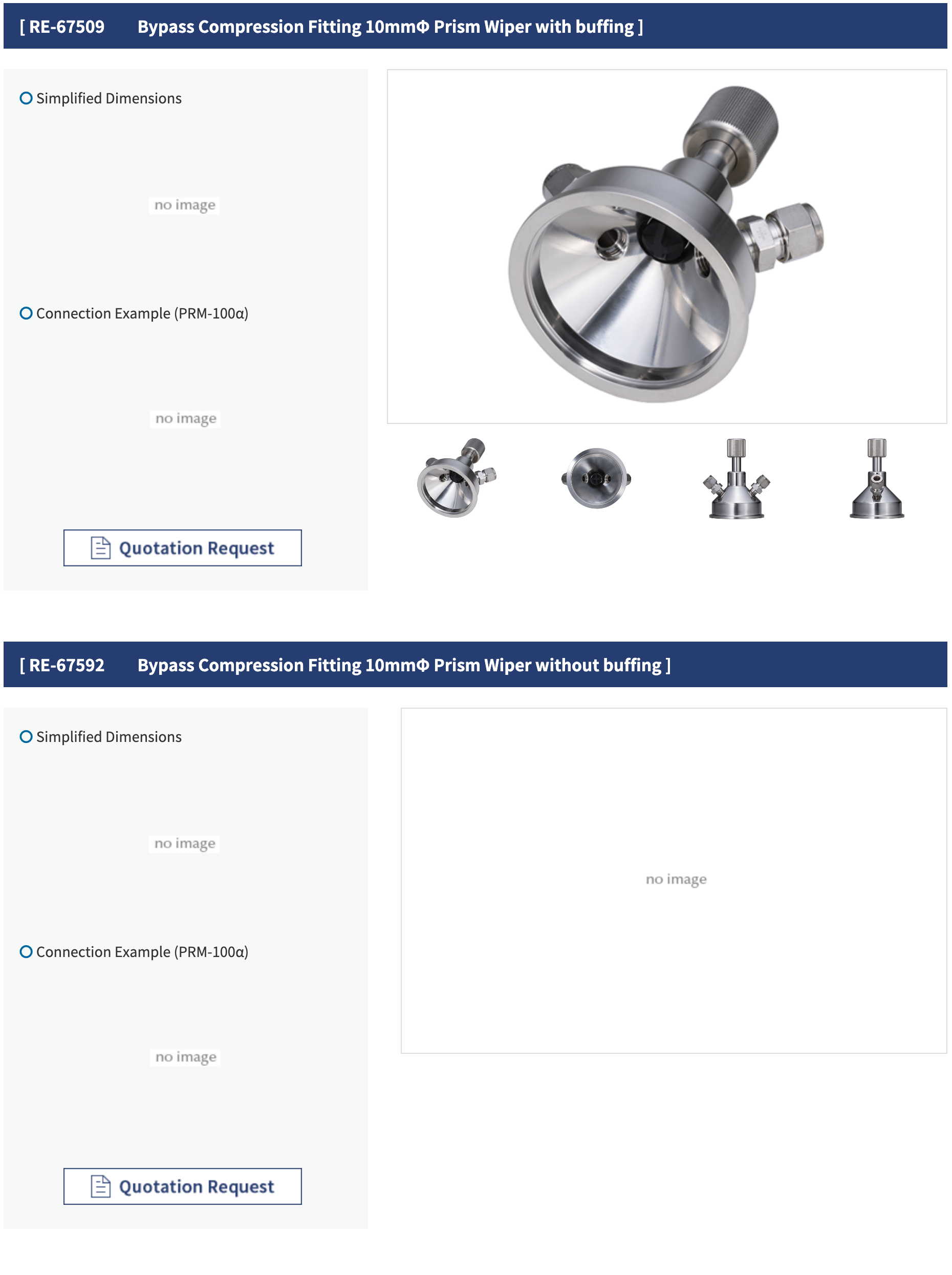

바이패스
컴프레션 피팅 10mmΦ
Bypass · Compression Fitting 10mmΦ
프리즘 와이퍼 · 버핑 가공 RE-67509
프리즘 와이퍼 · 버핑 미가공 RE-67592

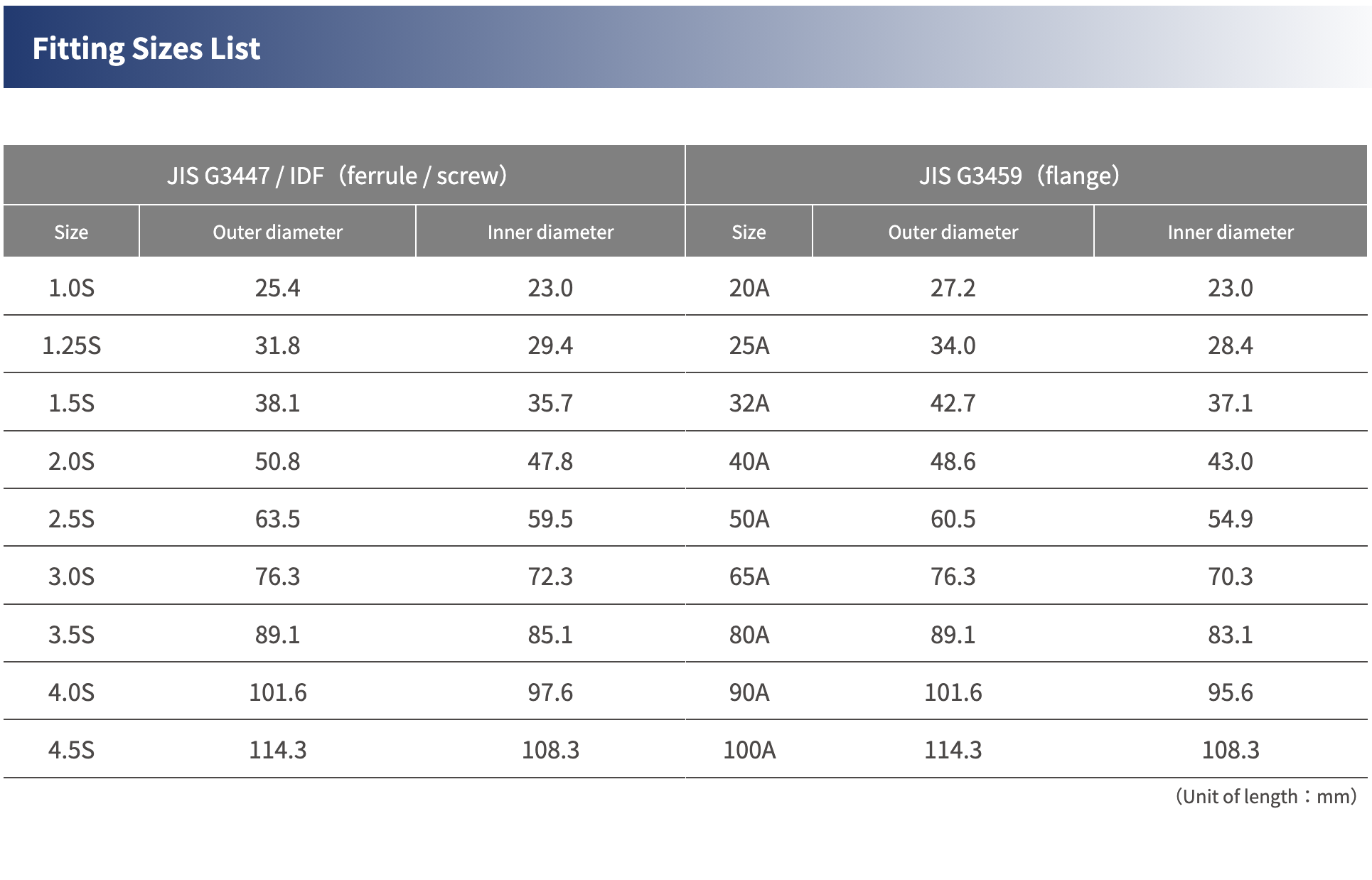

FITTING SIZES
배관 규격 치수표 (JIS / IDF)
JIS G3447 / IDF (페룰 / 나사)
규격 (Size) 외경 (mm) 내경 (mm)
1.0S25.423.0
1.5S38.135.7
2.0S50.847.8
2.5S63.559.5
3.0S76.372.3
4.0S101.697.6
JIS G3459 (플랜지)
규격 (Size) 외경 (mm) 내경 (mm)
10A / 20A27.223.0
25A34.028.4
40A48.643.0
50A60.554.9
65A76.370.3
80A / 100A114.3108.3

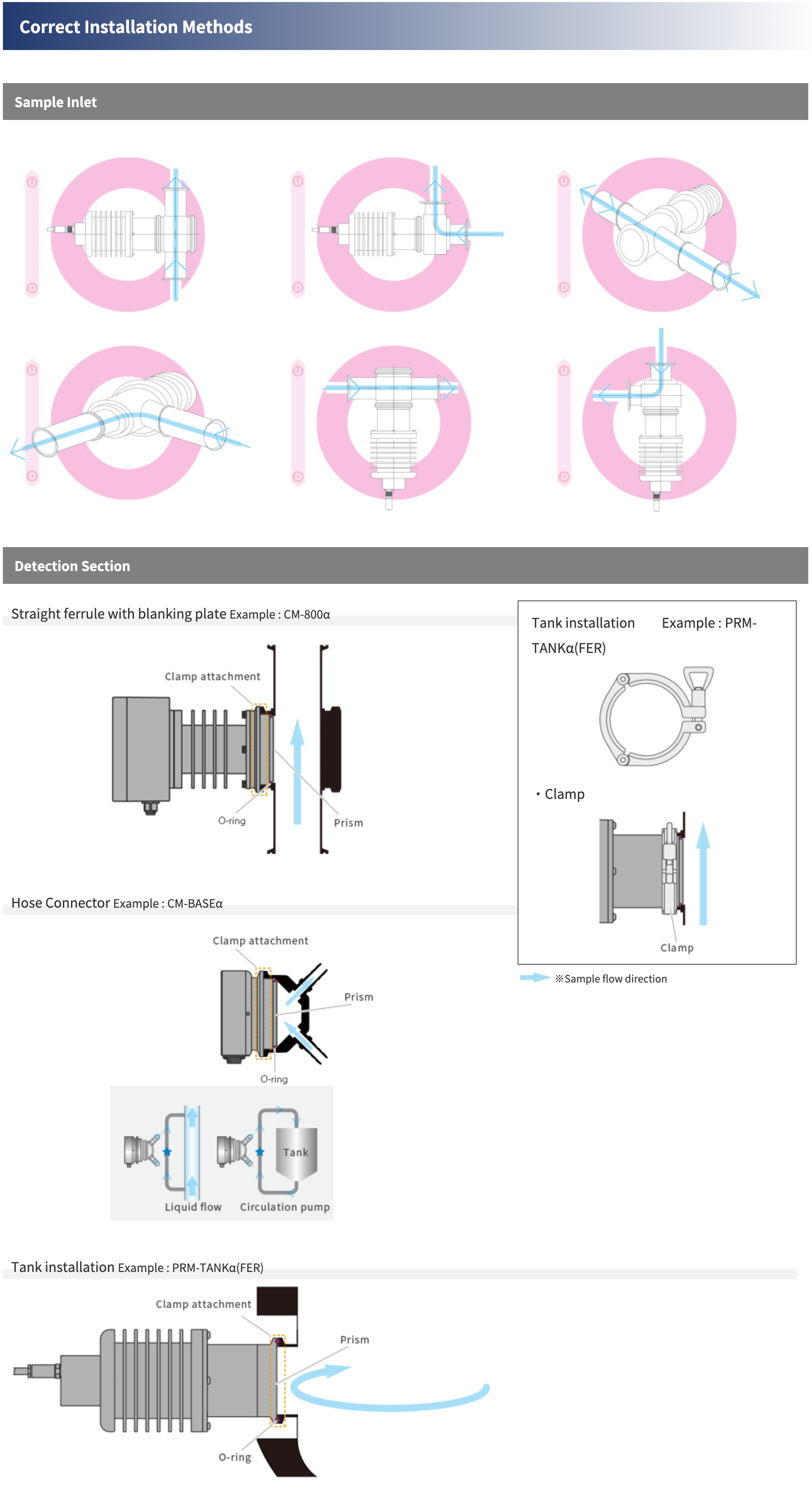

INSTALLATION GUIDE
올바른 배관 설치 가이드
※ 설치 시 핵심 주의사항
• 액체가 배관 내에 항상 가득 차서 흐르도록 수직 배관 하단에서 상단 방향으로의 흐름이나 만액 상태의 수평 배관에 설치해 주십시오.
• 프리즘 표면에 기포나 침전물이 고이지 않도록 흐름 방향과 검출부 각도를 확인 후 클램프로 견고히 체결해야 합니다.
PRODUCT SPECIFICATION & MODEL LIST
세부 품목 및 카탈로그 번호
분류 Cat.No. 모델명 (Model) 배관 상세 규격

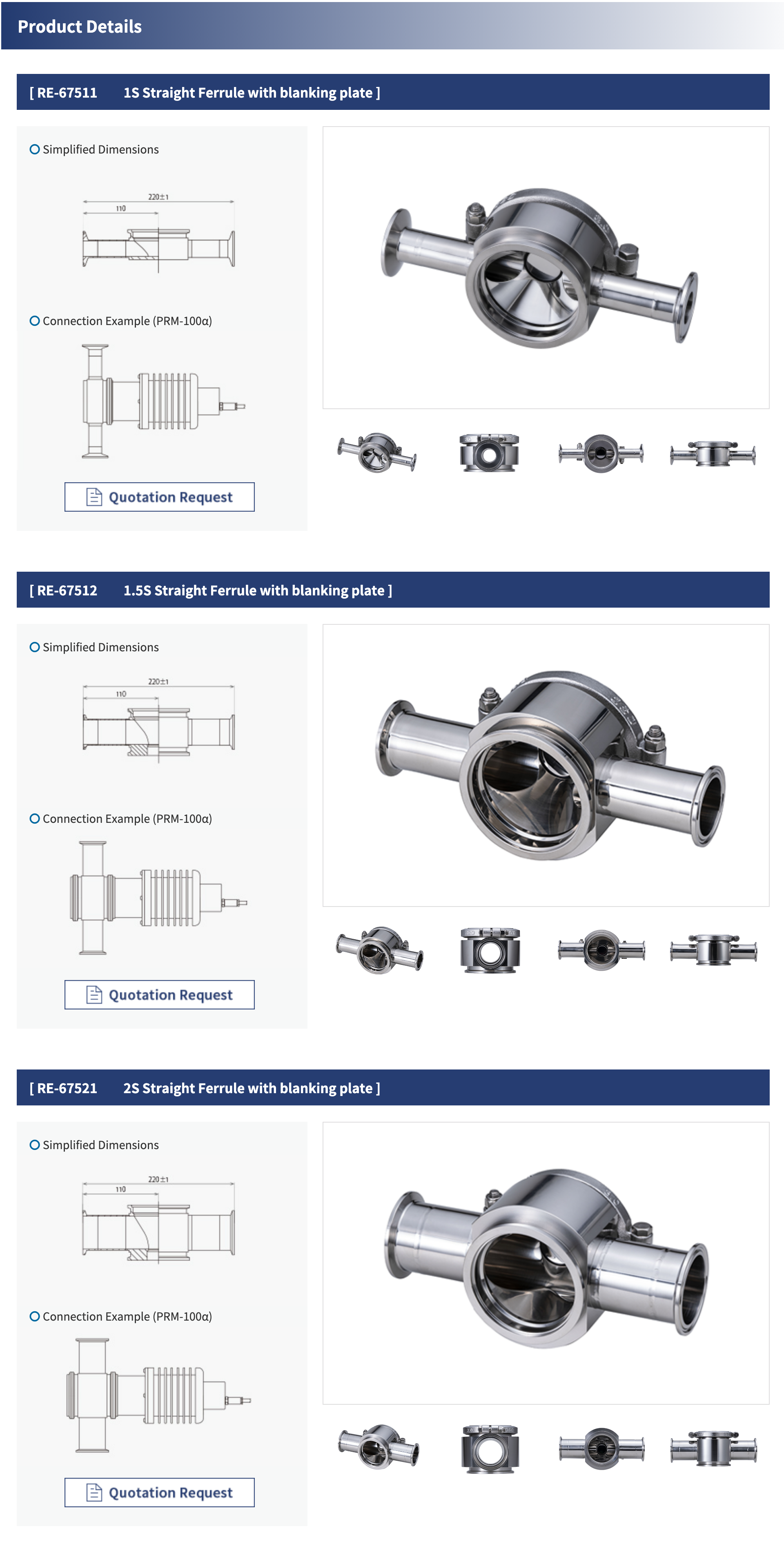

직관형 페룰
(블랭킹 커버 포함)		 RE-67511 1.0S Straight Ferrule 외경 25.4mm / 내경 23.0mm
RE-67512 1.5S Straight Ferrule 외경 38.1mm / 내경 35.7mm
RE-67521 2.0S Straight Ferrule 외경 50.8mm / 내경 47.8mm
RE-67522 2.5S Straight Ferrule 외경 63.5mm / 내경 59.5mm
RE-67531 3.0S Straight Ferrule 외경 76.3mm / 내경 72.3mm
RE-67537 4.0S Straight Ferrule 외경 101.6mm / 내경 97.6mm
직관형 플랜지
(JIS Flange 규격)		 RE-67568 10A Straight Flange 10A JIS 플랜지 결합용
RE-67570 25A Straight Flange 외경 34
