MADE IN KOREA
RECIRCULATING COOLER

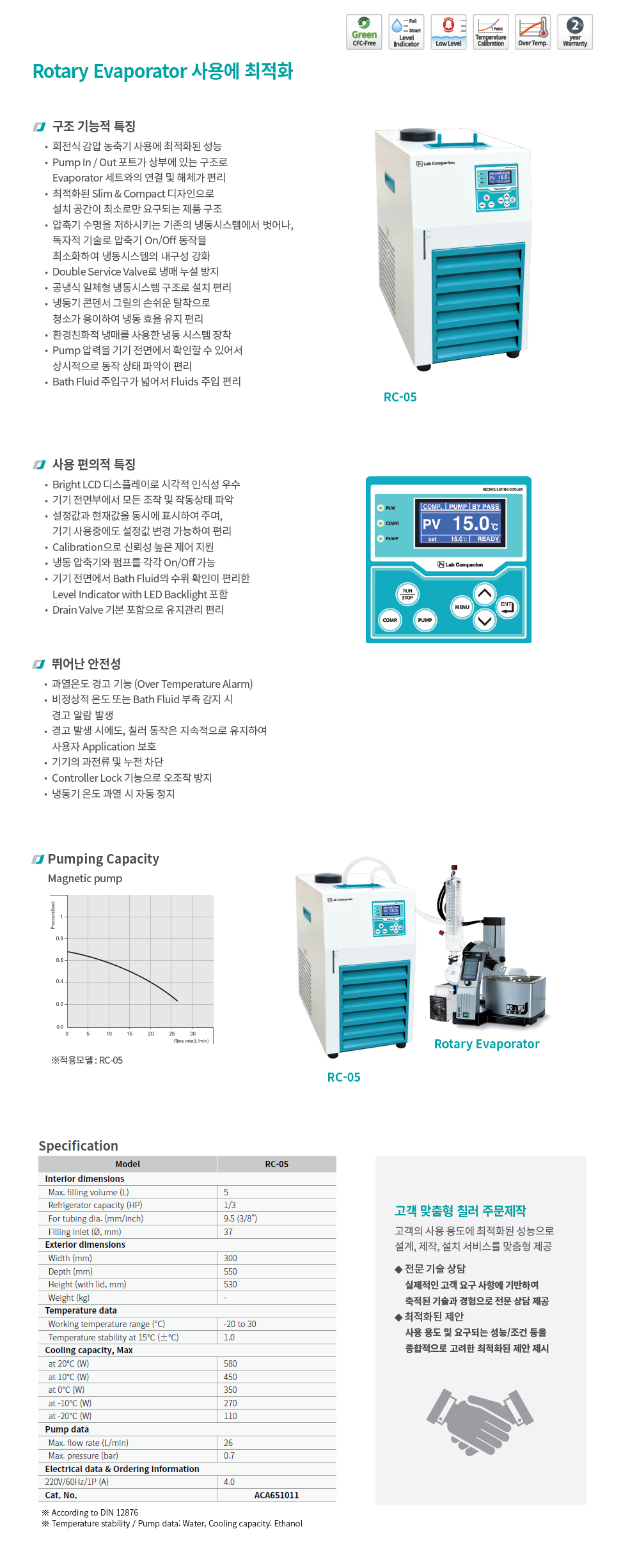

RC Chiller (Recirculating Cooler)
칠러 (냉각수 공급장치), 소형
Model: RC-05 · -20 to 30℃, ±1℃
Rotary Evaporator 사용에 최적화
온도를 제어하기 위해 증발기에 유입되는 냉매의 증발량을 조절하는 칠러,
압축기 On/Off를 최소화한 진보적 시스템이 장착된 냉각수 공급장치,
Compact한 디자인의 Evaporator와 연결하여 사용하기 적합한 소형 Chiller
구조 기능적 특징
| 01 | 회전식 감압 농축기 사용에 최적화된 성능 |
| 02 | Pump In / Out 포트가 상부에 있는 구조로 Evaporator 세트와의 연결 및 해체가 편리 |
| 03 | 최적화된 Slim & Compact 디자인으로 설치 공간이 최소로만 요구되는 제품 구조 |
| 04 | 독자적 기술로 압축기 On/Off 동작을 최소화하여 냉동시스템의 내구성 강화 |
| 05 | Double Service Valve로 냉매 누설 방지 |
| 06 | 공냉식 일체형 냉동시스템 구조로 설치 편리 |
| 07 | 냉동기 콘덴서 그릴의 손쉬운 탈착으로 청소가 용이 |
| 08 | 환경친화적 냉매를 사용한 냉동 시스템 장착 |
| 09 | Pump 압력을 기기 전면에서 확인 가능 |
| 10 | Bath Fluid 주입구가 넓어서 Fluids 주입 편리 |
사용 편의적 특징
| 01 | Bright LCD 디스플레이로 시각적 인식성 우수 |
| 02 | 기기 전면부에서 모든 조작 및 작동상태 파악 |
| 03 | 설정값과 현재값을 동시에 표시, 사용중에도 설정값 변경 가능 |
| 04 | Calibration으로 신뢰성 높은 제어 지원 |
| 05 | 냉동 압축기와 펌프를 각각 On/Off 가능 |
| 06 | Level Indicator with LED Backlight 포함 |
| 07 | Drain Valve 기본 포함으로 유지관리 편리 |
뛰어난 안전성
| 01 | 과열온도 경고 기능 (Over Temperature Alarm) |
| 02 | 비정상적 온도 또는 Bath Fluid 부족 감지 시 경고 알람 발생 |
| 03 | 경고 발생 시에도, 칠러 동작은 지속적으로 유지하여 사용자 Application 보호 |
| 04 | 기기의 과전류 및 누전 차단 |
| 05 | Controller Lock 기능으로 오조작 방지 |
| 06 | 냉동기 온도 과열 시 자동 정지 |
RC-05 + Rotary Evaporator
고객 맞춤형 칠러 주문제작
고객의 사용 용도에 최적화된 성능으로 설계, 제작, 설치 서비스를 맞춤형 제공합니다. 실제적인 고객 요구 사항에 기반하여 축적된 기술과 경험으로 전문 상담을 제공하고, 사용 용도 및 요구되는 성능/조건 등을 종합적으로 고려한 최적화된 제안을 제시합니다.
PRODUCT INFORMATION
제품 사양
| 모델명 | RC-05 |
| 내부 | 최대 충전 용량 (L) | 5 |
|---|
| 냉동기 용량 (HP) | 1/3 |
|---|
| 튜빙 연결 지름 (mm/inch) | 9.5 (3/8") |
|---|
| 주입구 (Ø, mm) | 37 |
|---|
| 외형 | 너비 (mm) | 300 |
|---|
| 깊이 (mm) | 550 |
|---|
| 높이 (뚜껑 포함, mm) | 530 |
|---|
| 온도 | 사용 온도 범위 (℃) | -20 to 30 |
|---|
| 온도 안정도 at 15℃ (±℃) | 1.0 |
|---|
| 최대 냉각 용량 (W) | at 20℃ | 580 |
|---|
| at 10℃ | 450 |
|---|
| at 0℃ | 350 |
|---|
| at -10℃ | 270 |
|---|
| at -20℃ | 110 |
|---|
| 펌프 (Magnetic) | 최대 유량 (L/min) | 26 |
|---|
| 최대 압력 (bar) | 0.7 |
|---|
| 전원 (220V/60Hz/1P, A) | 4.0 |
|---|
| 제품번호 (Cat. No.) | ACA651011 |
|---|
※ According to DIN 12876
※ Temperature stability / Pump data: Water, Cooling capacity: Ethanol
※ 쇼핑몰 주문 코드: ACH651012K (RC-05)

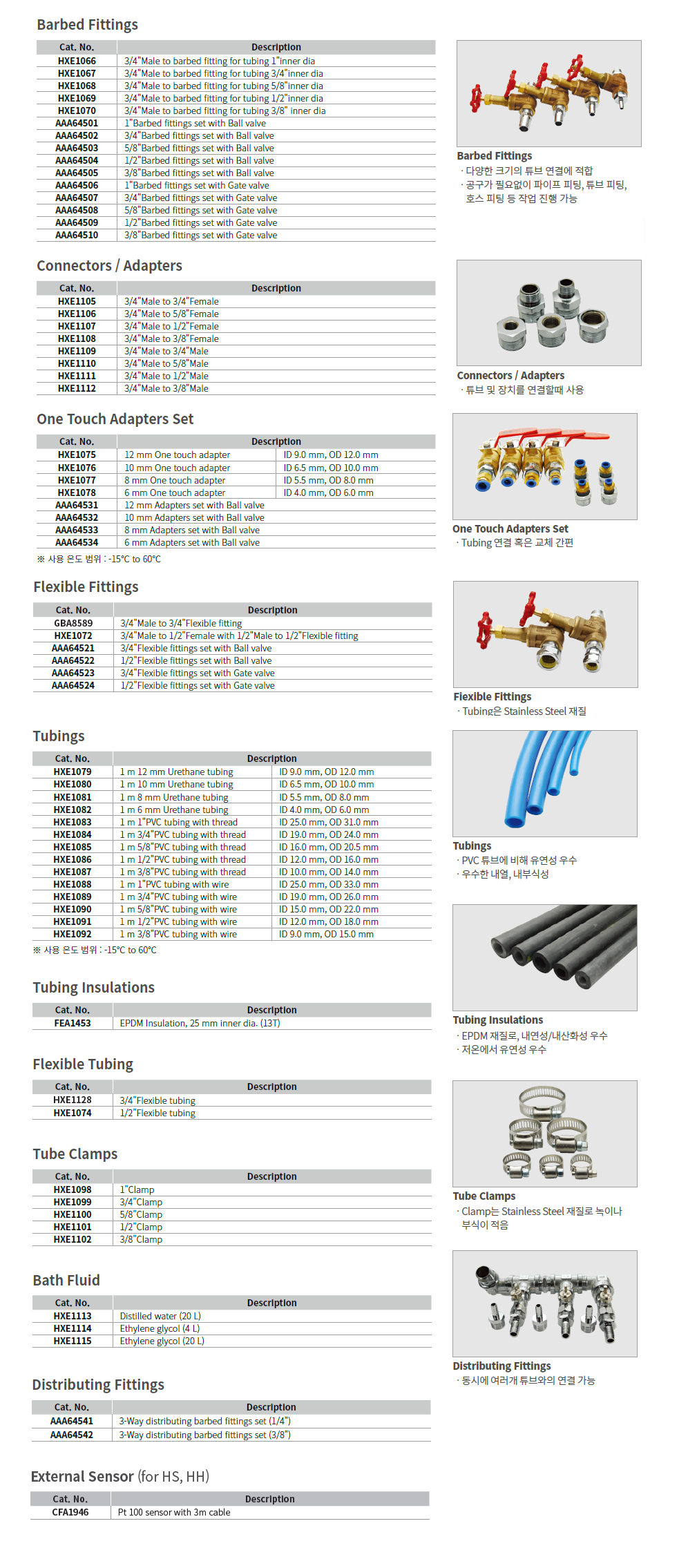

Barbed Fittings
| 튜브 내경 | Barbed fitting (3/4"Male to barbed) | Set with Ball valve | Set with Gate valve |
| 1" | HXE1066 | AAA64501 | AAA64506 |
|---|
| 3/4" | HXE1067 | AAA64502 | AAA64507 |
|---|
| 5/8" | HXE1068 | AAA64503 | AAA64508 |
|---|
| 1/2" | HXE1069 | AAA64504 | AAA64509 |
|---|
| 3/8" | HXE1070 | AAA64505 | AAA64510 |
|---|
Connectors / Adapters
| 연결 크기 | 3/4"Male to Female | 3/4"Male to Male |
| 3/4" | HXE1105 | HXE1109 |
|---|
| 5/8" | HXE1106 | HXE1110 |
|---|
| 1/2" | HXE1107 | HXE1111 |
|---|
| 3/8" | HXE1108 | HXE1112 |
|---|
One Touch Adapters Set
| 크기 | ID / OD (mm) | One touch adapter | Set with Ball valve |
| 12 mm | 9.0 / 12.0 | HXE1075 | AAA64531 |
|---|
| 10 mm | 6.5 / 10.0 | HXE1076 | AAA64532 |
|---|
| 8 mm | 5.5 / 8.0 | HXE1077 | AAA64533 |
|---|
| 6 mm | 4.0 / 6.0 | HXE1078 | AAA64534 |
|---|
Flexible Fittings
| 크기 | Flexible fitting | Set with Ball valve | Set with Gate valve |
| 3/4" | GBA8589 ¹⁾ | AAA64521 | AAA64523 |
|---|
| 1/2" | HXE1072 ²⁾ | AAA64522 | AAA64524 |
|---|
1) 3/4"Male to 3/4"Flexible fitting
2) 3/4"Male to 1/2"Female with 1/2"Male to 1/2"Flexible fitting
Tubings (1 m)
| Urethane tubing | ID / OD (mm) | Cat. No. |
| 12 mm | 9.0 / 12.0 | HXE1079 |
|---|
| 10 mm | 6.5 / 10.0 | HXE1080 |
|---|
| 8 mm | 5.5 / 8.0 | HXE1081 |
|---|
| 6 mm | 4.0 / 6.0 | HXE1082 |
|---|
| PVC tubing | with thread ID / OD (mm) | Cat. No. | with wire ID / OD (mm) | Cat. No. |
| 1" | 25.0 / 31.0 | HXE1083 | 25.0 / 33.0 | HXE1088 |
|---|
| 3/4" | 19.0 / 24.0 | HXE1084 | 19.0 / 26.0 | HXE1089 |
|---|
| 5/8" | 16.0 / 20.5 | HXE1085 | 15.0 / 22.0 | HXE1090 |
|---|
| 1/2" | 12.0 / 16.0 | HXE1086 | 12.0 / 18.0 | HXE1091 |
|---|
| 3/8" | 10.0 / 14.0 | HXE1087 | 9.0 / 15.0 | HXE1092 |
|---|
Tube Clamps
| 크기 | 1" | 3/4" | 5/8" | 1/2" | 3/8" |
| Cat. No. | HXE1098 | HXE1099 | HXE1100 | HXE1101 | HXE1102 |
|---|
Tubing Insulations · Flexible Tubing · Distributing Fittings · Bath Fluid
| Cat. No. | Description |
| FEA1453 | EPDM Insulation, 25 mm inner dia. (13T) |
| HXE1128 | 3/4"Flexible tubing |
| HXE1074 | 1/2"Flexible tubing |
| AAA64541 | 3-Way distributing barbed fittings set (1/4") |
| AAA64542 | 3-Way distributing barbed fittings set (3/8") |
| HXE1113 | Distilled water (20 L) |
| HXE1114 | Ethylene glycol (4 L) |
| HXE1115 | Ethylene glycol (20 L) |
※ One Touch Adapters, Tubings 사용 온도 범위: -15℃ to 60℃
